직접 연소식 버너와 방사형 튜브 버너의 차이점은 무엇입니까?

산업용 난방 응용 분야에서는 최적의 효율성, 제품 품질 및 환경 규정 준수를 달성하기 위해 올바른 버너 기술을 선택하는 것이 중요합니다. 가장 일반적인 버너 유형 중 두 가지는 직접 연소 버너와빛난 튜브 버너, 그러나 근본적으로 다른 원칙에 따라 작동하고 서로 다른 목적을 제공합니다. 직접 연소 버너는 공정 영역에서 직접 연료를 연소시키며, 뜨거운 연소 가스는 가열되는 재료와 접촉하게 됩니다. 대조적으로, 복사 튜브 버너는 밀봉된 튜브 내에 화염을 에워싸고, 열은 연소 가스와 제품 사이의 접촉 없이 주로 튜브 표면에서 대상 물질로 복사를 통해 전달됩니다. Tianjin Huashuo Machinery Manufacturing Co., Ltd.의 공장에서는 25년 넘게 산업용 버너를 설계 및 제조해 왔으며 두 기술 모두에 대한 광범위한 경험을 보유하고 있습니다.

직접 연소식 버너와 복사 튜브 버너 간의 선택은 공정 성능, 에너지 소비 및 제품 품질에 중요한 영향을 미칩니다. 직접 연소 버너는 연소 가스의 전체 열 함량을 활용하기 때문에 더 높은 열 효율을 제공하지만 공정 환경에 연소 부산물을 도입하여 민감한 재료에 해로울 수도 있습니다. 반면에 복사 튜브 버너는 연소 과정을 격리하여 정밀한 온도 제어와 보다 깨끗한 공정 분위기를 가능하게 하지만 일반적으로 튜브 벽과 배기 가스를 통한 열 손실로 인해 전체 효율이 약간 낮습니다. 우리 공장에서는 최적화된 튜브 형상, 개선된 열 전달 표면 및 고효율 복열 장치를 통해 이러한 손실을 최소화하는 고급 방사형 튜브 버너 설계를 개발했습니다. 이 가이드에서는 두 버너 유형의 엔지니어링, 성능 및 경제적 측면을 분석하고, 자세한 기술 사양을 제공하며, 귀하의 용도에 적합한 버너를 선택하기 위한 실용적인 지침을 제공합니다.

목차

• 1. 직화식 버너의 작동 원리는 무엇입니까?
• 2. 방사형 튜브 버너는 어떻게 작동하며 민감한 공정에 선호되는 이유는 무엇입니까?
• 3. 방사형 튜브 버너의 주요 기술 사양은 무엇입니까?
• 4. 두 버너 유형의 효율성과 배출량을 어떻게 비교합니까?
• 자주 묻는 질문(FAQ)
• 결론 및 버너 선택 상담

직접 연소식 버너의 작동 원리는 무엇입니까?

직접 연소 버너는 가장 간단하고 효율적인 산업용 연소 형태입니다. 직접 연소 시스템에서는 연료(천연 가스, 프로판 또는 오일)가 공기와 혼합되어 공정 영역에 열려 있는 연소실에서 점화됩니다. 주로 이산화탄소, 수증기 및 질소로 구성된 뜨거운 연소 가스는 가열되는 공간으로 직접 방출됩니다. 이는 건조 오븐, 페인트 부스, 열처리로 또는 대형 공간 히터일 수 있습니다. 연소 가스와 가열되는 물질 사이의 직접적인 접촉으로 매우 높은 열 전달률과 최대 95%의 열 효율(낮은 발열량 기준)이 가능합니다. 우리 공장천진화숴기계제조유한회사광범위한 발사 속도에서 안정적인 연소를 보장하는 고급 화염 모니터링 및 조절 제어 기능을 갖춘 직접 연소 버너를 생산합니다.

직접 연소 버너의 주요 특징:

• 직접 열 전달:연소 가스는 재료와 직접 접촉하여 빠르고 효율적인 가열을 제공합니다. 이는 제품이 연소 부산물에 민감하지 않거나 배기 가스가 빠르게 배출되는 응용 분야에 이상적입니다.
• 높은 열 효율:연소 가스의 열이 공정 공간 내에서 완전히 활용되기 때문에 직접 연소 버너는 일반적으로 85~95%의 효율성을 달성하며 일부 최신 응축 장치는 100%(LHV 기준)를 초과합니다.
• 심플한 디자인:직접 연소 버너는 복사 튜브 시스템보다 구성 요소가 적습니다. 튜브도 없고 복사 표면도 없으며 외부 재순환도 필요하지 않습니다. 이를 통해 더 저렴하고 유지 관리가 더 쉬워집니다.
• 제품 오염 가능성:CO2, 수증기, 미량의 CO 및 NOx를 포함하는 연소 가스가 제품과 접촉합니다. 이는 식품, 직물 또는 특정 금속과 같은 민감한 재료에서 산화, 변색 또는 화학 반응을 일으킬 수 있습니다.
• 환기 요구 사항:직접 연소 시스템은 연소 가스를 제거하고 산소를 보충하기 위해 적절한 환기가 필요하며, 이는 배기 공기가 회수되지 않을 경우 상당한 에너지 비용이 될 수 있습니다.

직접 연소 버너는 제품 오염이 문제가 되지 않고 급속 가열이 주요 요구 사항인 응용 분야에서 널리 사용됩니다. 예를 들면 다음과 같습니다: 모래, 골재, 세라믹용 산업용 건조기; 적절한 배기 장치를 갖춘 페인트 경화 오븐; 창고 및 작업장을 위한 대형 공간 히터; 농업용 곡물 건조기. 이러한 응용 분야에서는 직접 연소 버너의 높은 효율성과 낮은 자본 비용으로 인해 경제적인 선택이 됩니다. 그러나 제품 품질이나 순도가 가장 중요하거나 연소 가스가 재료에 부정적인 영향을 미치는 공정의 경우빛난 튜브 버너종종 더 나은 선택입니다.

제어 관점에서 볼 때 직접 연소식 버너는 비교적 간단합니다. 버너는 일반적으로 공정 공간의 온도 센서를 기반으로 연료와 공기 흐름을 조정하는 간단한 온오프 또는 변조 컨트롤러로 제어됩니다. 우리 공장에서는 정확한 공연비 관리를 제공하는 전자 캠 제어 기능을 갖춘 다양한 직접 연소 버너를 제공하여 연소 범위 전반에 걸쳐 낮은 배기가스 배출과 높은 효율성을 보장합니다. 또한 국제 안전 표준을 충족하는 불꽃 감지, 고온 제한 스위치, 퍼지 주기 등의 안전 기능도 제공합니다. 직접 연소 버너는 모든 용도에 적합하지는 않지만 단순성과 효율성으로 인해 산업용 난방의 필수 요소가 되었습니다.

방사형 튜브 버너는 어떻게 작동하며 민감한 공정에 선호되는 이유는 무엇입니까?

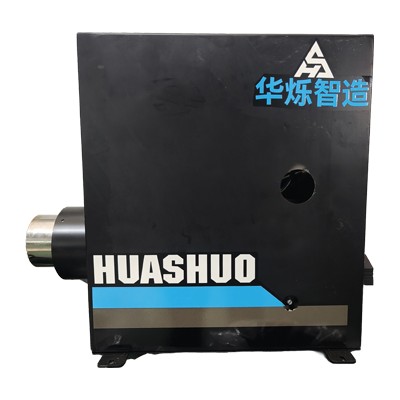

방사형 튜브 버너연소 공정이 밀봉된 튜브 내에 포함되어 있고 주로 튜브 외부 표면의 열복사를 통해 열이 공정 환경으로 전달되는 간접 가열 기술입니다. 버너는 튜브의 한쪽 끝으로 발사되고 뜨거운 연소 가스는 튜브를 따라 이동하여 튜브를 고온(일반적으로 800-1,100°C)으로 가열합니다. 그런 다음 열은 튜브에서 주변 물질이나 대기로 방출됩니다. 연소 가스가 튜브 내에 완전히 포함되어 있기 때문에 화염 가스와 가열되는 제품 사이에 접촉이 없습니다. 따라서 방사형 튜브 버너는 금속 열처리, 세라믹 소성, 직물 건조 등 오염이 제품 품질에 해로울 수 있는 깨끗한 분위기가 필요한 공정에 이상적입니다. Huashuo Machinery의 당사 공장에서는 열 분배를 최적화하고 온도 변화를 최소화하며 복열 장치 및 고급 튜브 재료를 사용하여 높은 열 효율을 달성하는 다양한 방사형 튜브 버너 설계를 개발했습니다.

방사형 튜브 버너 시스템의 주요 특징:

• 간접 가열:연소 가스는 공정에서 격리되어 오염, 산화 또는 제품과의 화학 반응 위험을 제거합니다. 이는 미량의 산소라도 표면 변색을 유발할 수 있는 광휘 어닐링과 같은 응용 분야에 필수적입니다.
• 균일한 온도 분포:방사형 튜브 버너는 다중 버너 또는 특수 튜브 형상(예: U자형 튜브 또는 W자형 튜브)으로 설계되어 화로 전체에 걸쳐 균일한 온도 프로파일을 달성하여 일관된 제품 품질을 보장할 수 있습니다.
• 분위기 제어:연소 가스가 포함되어 있기 때문에 공정 분위기를 독립적으로 제어할 수 있어(예: 불활성 가스 또는 제어된 산소 수준) 정밀한 공정 조건이 가능합니다.
• 낮은 열 효율(회복 없음):기본 복사 튜브 버너에서는 튜브 벽과 배기 가스를 통해 열이 손실됩니다. 비회생 설계의 경우 효율성은 일반적으로 45~55%입니다. 그러나 회복기나 재생 시스템을 추가하면 효율성을 75~85%까지 높일 수 있습니다.
• 높은 초기 비용:방사형 튜브 버너 시스템은 추가 구성 요소(튜브, 복열기 등)와 보다 정밀한 제어가 필요하기 때문에 직접 점화식 버너보다 가격이 더 비쌉니다.

방사형 튜브 버너의 적용 분야는 다양하며 금속 열처리로(어닐링, 경화, 템퍼링), 세라믹 및 도자기 가마, 직물 건조 및 경화 오븐, 식품 가공(베이킹, 민감한 재료의 건조), 깨끗한 분위기가 필요한 화학 가공 등이 포함됩니다. 이러한 응용 분야에서 오염 없는 환경을 유지하는 능력은 종종 복사 튜브 시스템의 더 높은 자본 및 운영 비용을 정당화합니다.

우리 공장에서는 뜨거운 배기 가스를 사용하여 연소 공기를 예열하는 고성능 복열 장치를 포함하도록 Radiant Tube Burner를 설계하여 효율성을 크게 향상시켰습니다. 또한 우리는 복열 장치를 버너 본체에 통합하는 자가 회복 튜브 설계를 개발하여 전체 설치 공간을 줄이고 설치를 단순화했습니다. 제어 측면에서 당사의 방사형 튜브 버너는 정확한 온도 조절이 가능한 높은 턴다운 비율(최대 10:1)을 갖추고 있어 퍼니스가 공정에 필요한 정확한 온도에서 작동하도록 보장합니다. 이러한 수준의 제어는 민감한 공정에서 일관된 제품 품질을 달성하는 데 필수적입니다. Radiant Tube Burner를 선택하여천진화숴기계제조유한회사, 직접 연소 시스템이 제공할 수 없는 청결성과 온도 균일성을 얻을 수 있습니다.

방사형 튜브 버너의 주요 기술 사양은 무엇입니까?

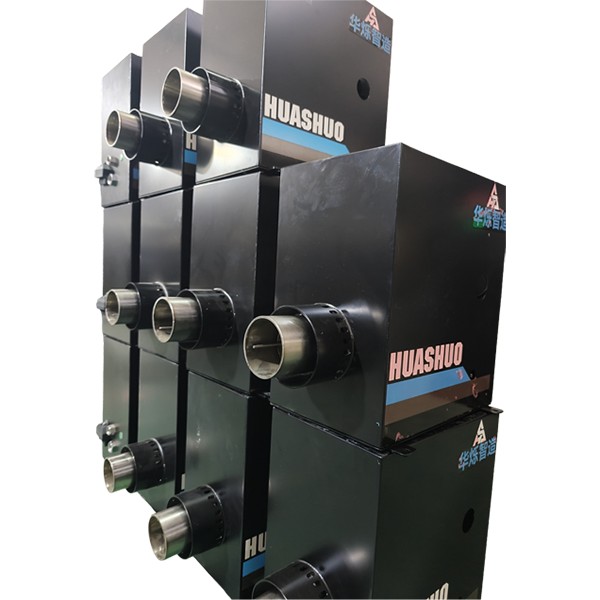

천진화숴기계제조유한회사광범위한 제품을 제조합니다.방사형 튜브 버너다양한 산업용 난방 응용 분야에 맞게 설계된 시스템입니다. 당사의 제품 라인에는 단일 종단형 튜브 버너, U-튜브 버너 및 W-튜브 버너가 포함되며 정격 출력은 50kW ~ 2,000kW입니다. 당사의 모든 방사형 튜브 버너 제품은 ISO 9001에 따라 제조되며 EN 746 및 NFPA 86 표준의 요구 사항을 충족하거나 초과합니다. 아래 표에는 전 세계적으로 열처리, 건조 및 세라믹 산업에 사용되는 가장 인기 있는 방사형 튜브 버너 모델의 주요 기술 사양이 요약되어 있습니다. 우리 공장에서는 특정 가열로 요구 사항을 충족하기 위해 맞춤형 튜브 형상 및 전력 등급을 생산할 수도 있습니다.

표준 모델 외에도 당사 공장에서는 방사형 튜브 버너 시스템의 성능과 내구성을 향상시키기 위한 여러 가지 옵션 기능을 제공합니다. 여기에는 부식성 환경에서 수명을 연장하기 위한 튜브 재료용 고온 합금(인코넬 601 또는 RA330 등)이 포함됩니다. 향상된 단열을 위한 세라믹 섬유 라이너; 자가 진단 기능을 갖춘 고급 화염 모니터링 시스템. 또한 프로세스 추적 및 품질 보증을 위한 PLC 기반 제어, 온도 프로파일링 및 데이터 로깅 기능을 갖춘 완벽한 버너 제어 패널을 제공합니다.

당사의 품질 관리 프로세스에는 모든 방사형 튜브 버너 어셈블리에 대한 100% 압력 테스트가 포함되어 있어 튜브나 버너 헤드에 누출이 없는지 확인합니다. 또한 튜브의 효율과 온도 분포를 확인하기 위해 무작위 샘플에 대한 열 성능 테스트를 수행합니다. 각 방사형 튜브 버너에는 효율성 데이터, 온도 프로필 및 방출 측정값을 포함한 자세한 테스트 보고서가 제공됩니다. Tianjin Huashuo Machinery Manufacturing Co., Ltd.의 당사 공장은 표준 부품의 포괄적인 재고를 유지하여 맞춤 주문에 대한 빠른 배송과 빠른 처리를 가능하게 합니다. 또한 Radiant Tube Burner가 올바르게 설치되고 최적의 효율로 작동되도록 현장 시운전 서비스를 제공합니다.

두 버너 유형의 효율성과 배출량을 어떻게 비교합니까?

직화 버너와 버너 사이의 선택방사형 튜브 버너효율성과 공정 청결도 사이의 균형에 의해 영향을 받는 경우가 많습니다. 직접 연소 버너는 연소로 인한 모든 열이 공정으로 직접 방출되기 때문에 더 높은 열 효율을 제공합니다. 그러나 이러한 효율성은 공정 대기에 연소 가스를 도입하는 대가로 발생합니다. 복사 튜브 버너는 연소 가스를 격리하는 반면 튜브 벽과 배기 가스를 통한 열 손실로 인해 전체 효율이 낮아집니다. 그러나 복열기나 재생 공기 예열기를 통합하면 효율성 격차가 크게 줄어들 수 있습니다. 우리 공장에서는 최대 86%의 효율을 달성하는 다양한 고효율 방사형 튜브 버너 설계를 개발하여 다양한 응용 분야에서 직접 연소 시스템과 경쟁할 수 있게 되었습니다.

직접 연소식 버너와 방사형 튜브 버너의 효율성 비교:

• 직접 연소 버너 효율:일반적으로 85~95%(LHV 기준)입니다. 높은 효율은 연소열을 직접 사용하기 때문입니다. 그러나 공정에서 연소 가스를 제거하기 위해 환기가 필요한 경우 배기 공기의 에너지 손실로 인해 시스템 효율성이 저하될 수 있습니다.
• 방사형 튜브 버너 효율(비회수):45-55%. 튜브 벽과 배기 가스를 통한 열 손실은 상당하며, 효율은 튜브를 떠나는 배기 가스의 온도에 의해 제한됩니다.
• 방사형 튜브 버너 효율(복원 장치 포함):75-86퍼센트. 복열기는 뜨거운 배기 가스를 사용하여 연소 공기를 예열하여 손실될 열의 상당 부분을 회수합니다. 복열 장치가 통합된 우리 공장의 방사형 튜브 버너는 최대 86%의 효율성을 달성하여 직접 연소 시스템과의 격차를 줄입니다.
• 배출량:직접 연소 버너는 NOx, CO, CO2를 생성하며 이는 공정이나 대기로 직접 방출됩니다. 이는 배출 규제가 엄격한 지역에서는 문제가 될 수 있습니다. 방사형 튜브 버너는 저NOx 버너 기술과 배가스 처리 기능을 통합할 수 있으며, 연소 가스가 포함되어 있기 때문에 배출 전에 보다 쉽게 ​​처리할 수 있습니다. 당사의 방사형 튜브 버너는 NOx 배출량을 50mg/Nm3(3% O2에서) 미만으로 줄여 가장 엄격한 환경 기준을 충족하는 단계적 연소 설계를 사용합니다.

효율성의 영향을 설명하기 위해 연간 8,000시간 작동하는 500kW 용광로를 생각해 보세요. 90% 효율의 직접 연소식 버너는 연간 약 5,000MWh의 연료를 소비합니다(천연가스 LHV 10kWh/m3 기준). 50% 효율성의 비회수 복사 튜브 버너는 9,000MWh를 소비합니다. 이는 4,000MWh의 차이입니다. 이는 일반적인 산업용 가스 가격으로 연간 USD 400,000를 넘을 수 있습니다. 그러나 85% 효율의 회수된 방사형 튜브 버너는 5,300MWh만 소비하므로 그 차이는 관리 가능한 6%로 줄어듭니다. 회수된 Radiant Tube Burner의 추가 비용은 연료 절감을 통해 1~2년 이내에 회수되는 경우가 많습니다.

배출 측면에서 직접 연소 버너는 모든 연소 가스를 공정 영역으로 방출합니다. 공정에 환기가 필요한 경우 배출물은 희석되어 대기로 방출되지만 여전히 잠재적인 환경 부담을 나타냅니다. 반면에 방사형 튜브 버너는 배출 처리를 더욱 제어할 수 있습니다. 우리 공장의 방사형 튜브 버너는 NOx 형성을 줄이는 연도 가스 재순환 시스템을 사용하며, 필요한 경우 배기 가스를 촉매 변환기나 세정기로 보낼 수 있습니다. 이로 인해 방사형 튜브 버너는 특히 공기 품질 규정이 엄격한 지역에서 더욱 환경 친화적인 선택이 됩니다. 두 버너 유형 간의 결정은 궁극적으로 제품 민감도, 규제 환경, 연료 및 자본 장비의 상대적 비용을 포함한 특정 프로세스 요구 사항에 따라 달라집니다.

자주 묻는 질문(FAQ)

질문 1: 기존 화로의 직화식 버너를 복사관 버너로 전환할 수 있습니까?

답변: 직접 연소로를 복사관 시스템으로 전환하는 것은 일반적으로 경제적으로 실현 가능하지 않은 중요한 수정입니다. 방사형 튜브 버너에는 튜브 설치, 다양한 버너 장착 구성 및 종종 다른 연소실 형상이 필요합니다. 또한 제어 및 환기 시스템을 수정해야 합니다. 대부분의 경우, 전체 용광로를 교체하거나 필요한 버너 기술을 갖춘 새로운 용광로를 설계하는 것이 더 비용 효율적입니다. Tianjin Huashuo Machinery Manufacturing Co., Ltd.의 당사 공장은 직화식 및 방사형 튜브 버너 시스템을 모두 제공하며 귀하의 특정 상황에 대한 타당성 조사 및 비용 편익 분석을 제공할 수 있습니다.

질문 2: 산화를 방지하기 위해 강철을 열처리하는 데 더 적합한 버너 유형은 무엇입니까?

대답: 복사 튜브 버너는 산화를 방지하기 위한 강철 열처리에 선호되는 선택입니다. 연소 가스가 튜브 내에 포함되어 있기 때문에 강철은 표면 산화를 유발하는 산소, CO2 또는 수증기에 노출되지 않습니다. 노 대기는 종종 질소나 아르곤과 같은 불활성 가스를 사용하여 별도로 제어하여 원하는 야금학적 특성을 얻을 수 있습니다. 연소 가스가 강철 표면과 반응하여 탈탄 및 스케일 형성을 유발하므로 직접 연소 버너는 이 용도에 권장되지 않습니다.

질문 3: 복사 튜브 버너 튜브의 일반적인 사용 수명은 얼마나 됩니까?

답변: 복사 튜브의 수명은 작동 온도, 튜브 재질, 열 순환 빈도에 따라 달라집니다. 인코넬 601 튜브를 사용하여 1,050°C에서 작동하는 표준 방사형 튜브 버너의 경우 일반적인 서비스 수명은 3~5년입니다. 고온 또는 부식성 환경에서 당사는 수명을 7~10년까지 연장할 수 있는 RA330 또는 기타 특수 합금으로 제작된 튜브를 제공합니다. 당사 공장에서는 특정 작동 조건을 기반으로 튜브 예상 수명을 예측하고 튜브가 고장나기 전에 교체할 ​​수 있도록 정기적인 검사 간격을 권장할 수 있습니다.

질문 4: 직접 연소식 버너와 복사 튜브 버너의 작동 비용은 어떻게 비교됩니까?

대답: 직화 버너의 운영 비용은 효율성이 높기 때문에 일반적으로 더 낮습니다. 그러나 공정에 환기가 필요하거나 제품이 오염에 민감한 경우 환기 공기를 조절하는 데 드는 에너지 비용이 효율성 이점을 상쇄할 수 있습니다. 특히 복열 장치를 갖춘 복사 튜브 버너는 자본 비용이 더 높지만 복열 장치의 에너지 절약을 고려할 때 비슷한 운영 비용을 제공할 수 있습니다. 우리 공장에서는 연료 소비, 유지 관리 및 잠재적 배출 제어 비용을 포함한 상세한 비용 비교 분석을 제공하여 정보에 입각한 결정을 내리는 데 도움을 줍니다.

질문 5: Tianjin Huashuo Machinery Manufacturing Co., Ltd.는 직화식 및 복사관 버너를 모두 제공합니까, 아니면 복사관 버너만 제공합니까?

답변: 저희 공장에서는 직화식 및 방사형 튜브 버너 시스템을 모두 제조하여 광범위한 산업용 난방 솔루션을 제공합니다. 이를 통해 우리는 귀하의 응용 분야에 가장 적합한 기술에 대한 객관적인 조언을 제공할 수 있습니다. 우리는 두 기술 모두에 대한 광범위한 경험을 보유하고 있으며 귀하의 특정 프로세스 요구 사항에 맞는 완전한 버너 시스템을 설계, 제조 및 시운전할 수 있습니다. 건조 용도를 위한 고효율 직화 버너 또는 열처리를 위한 청정 방사형 튜브 버너가 필요한 경우 당사는 귀하의 요구 사항을 충족할 수 있는 전문 지식과 제품 포트폴리오를 보유하고 있습니다.

결론: 귀하의 응용 분야에 적합한 버너 기술을 선택하십시오

직접 연소 버너와 복사 튜브 버너 사이의 선택은 어느 것이 "더 나은지"에 관한 것이 아니라 귀하의 특정 공정 요구 사항에 더 적합한 것이 무엇인지에 관한 것입니다. 직접 연소 버너는 높은 효율성과 단순성을 제공하므로 제품 오염이 문제가 되지 않는 응용 분야에 이상적입니다. 복사 튜브 버너 시스템은 깨끗하고 오염 없는 가열 환경을 제공하며 이는 민감한 재료에 필수적이지만 경쟁력 있는 효율성을 달성하려면 튜브 기술 및 복열 장치에 대한 추가 투자가 필요합니다. Tianjin Huashuo Machinery Manufacturing Co., Ltd.의 저희 공장은 두 가지 버너 유형을 모두 설계, 제조 및 시운전할 수 있는 경험과 엔지니어링 능력을 갖추고 있어 귀하의 응용 분야에 가장 적합한 솔루션을 얻을 수 있도록 보장합니다.

새로운 용광로의 버너 옵션을 평가하고 있거나 업그레이드를 고려하고 계십니까?지금 Tianjin Huashuo Machinery Manufacturing Co., Ltd.에 문의하세요.종합적인 버너 선택 상담을 원하시면 우리 팀은 공정 조건, 가열 요구 사항 및 환경 제약 사항을 분석하고 비용 편익 분석 및 제안된 시스템 구성을 포함한 자세한 권장 사항을 제공합니다. 우리는 무료 버너 설계 서비스, 경쟁력 있는 가격 및 모든 제품에 대한 전체 보증을 제공합니다.지금 Tianjin Huashuo Machinery Manufacturing Co., Ltd.에 무료 버너 상담을 요청하고 귀하의 산업용 난방 요구 사항에 맞는 올바른 선택을 하십시오.
